Схема підключення прожектора з датчиком руху: розбираємо колір жил та клемники

Автоматизація вуличного освітлення сьогодні стала стандартом для сучасного українського домоволодіння, адже це найпростіший спосіб підвищити рівень безпеки та суттєво зекономити на електроенергії. Використання інтелектуальних систем дозволяє світлу вмикатися лише тоді, коли це дійсно необхідно, що виключає марне витрачання ресурсів у порожньому дворі.

Окрім економічного аспекту, прожектор з детектором відіграє роль психологічного бар’єра для небажаних гостей, раптово освітлюючи територію при їхній появі. Водночас для власників оселі така система забезпечує максимальний комфорт, підсвічуючи шлях до дверей або гаража в темну пору доби, позбавляючи потреби шукати вимикач наосліп.

Призначення та функціональні особливості елементів керування

Більшість сучасних датчиків руху оснащені трьома поворотними регуляторами, які дозволяють гнучко адаптувати роботу освітлювального приладу під конкретні умови експлуатації на ділянці.

Регулятор SENS відповідає за чутливість і дистанцію виявлення об’єктів. Налаштування TIME визначає, як довго прожектор буде світити після припинення руху в зоні контролю — зазвичай цей інтервал становить від 5 — 10 секунд до декількох хвилин. Параметр LUX регулює поріг спрацювання залежно від рівня природного світла: він гарантує, що пристрій не буде вмикатися сонячним днем, а активується лише з настанням сутінків або в повній темряві.

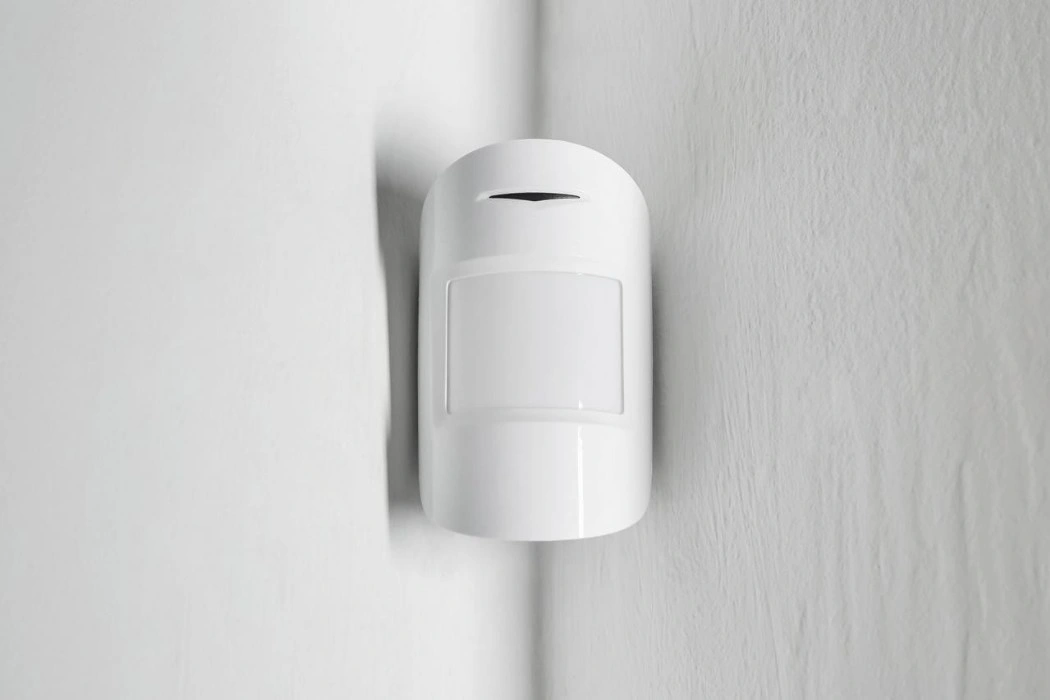

В основі роботи більшості побутових моделей лежить інфрачервоний (PIR) детектор. Цей елемент реагує на динамічну зміну теплового випромінювання в полі зору лінзи. Коли людина або автомобіль, що мають вищу температуру за навколишнє середовище, перетинають промені сенсора, електроніка замикає реле та подає живлення на лампу.

Вибір місця та оптимальні параметри розміщення

Ефективність системи прямо залежить від геометрії встановлення. Стандартною рекомендацією для монтажу є висота 2 — 2.5 метри від рівня землі. Таке розташування дозволяє досягти максимального кута огляду, який у більшості датчиків становить від 120 до 180 градусів по горизонталі. Якщо встановити прилад занадто низько, зона детекції скоротиться, а занадто високий монтаж призведе до появи «мертвих зон» безпосередньо під прожектором.

Фактори впливу на зону детекції:

• Напрямок руху. Сенсор значно краще реагує на об’єкт, що рухається поперек зони огляду, ніж на той, що наближається до нього по прямій.
• Наявність перешкод. Дерева, кущі, паркани або скляні перегородки блокують інфрачервоні промені, роблячи датчик «сліпим».
• Джерела тепла. Кондиціонери, димарі або вентиляційні отвори можуть спричиняти хибні спрацювання через потоки гарячого повітря.

Перед фіксацією кронштейна переконайтеся, що в радіусі дії немає об’єктів, які постійно розгойдуються на вітрі, оскільки це призведе до хаотичного ввімкнення світла.

Колірне маркування та підготовка кабельних ліній

Для безпечного монтажу необхідно чітко дотримуватися міжнародних стандартів ідентифікації жил кабелю, що дозволяє уникнути помилок при комутації. Коричневий або чорний колір ізоляції завжди вказує на фазу (L), синій — на робочий нуль (N), а жовто-зелений провід призначений для захисного заземлення (PE). Використання кабелю з правильним маркуванням значно спрощує подальше обслуговування системи та діагностику можливих несправностей.

Перед початком будь-яких електромонтажних робіт обов’язково вимкніть відповідний автомат у щитку та перевірте відсутність напруги на жилах за допомогою індикаторної викрутки або мультиметра.

Для якісного з’єднання знадобиться набір інструментів: стрипер для зняття ізоляції, набір викруток та клемники. Найкращим рішенням для зовнішніх робіт вважаються самозатискні клемники типу Wago або класичні гвинтові колодки. Використання скруток без подальшої пайки або спеціальних гільз у вуличних умовах неприпустиме, оскільки окислення контактів швидко призведе до виходу обладнання з ладу або навіть до загоряння проводки через поганий контакт.

Алгоритм приєднання детектора до освітлювального приладу

Процес підключення вимагає уважності до схеми розподілу фазного проводу, особливо якщо ви купуєте датчик окремо від прожектора.

Послідовність монтажних дій:

1. Підготовка фази. Фазний провід від електромережі підключається до вхідної клеми датчика, позначеної літерою L.
2. Комутація нуля. Нульовий провід мережі розділяється: один кінець йде на клему N датчика, а інший — безпосередньо до нульового контакту прожектора.
3. Вихідний сигнал. Вихідна фаза з датчика (зазвичай це провід червоного кольору або маркований як A чи L’) підключається до фазного контакту лампи прожектора.
4. Заземлення. Жовто-зелені жили мережі та корпусу приладу з’єднуються між собою для забезпечення електробезпеки.

Особливу увагу слід приділити герметизації всіх з’єднань. Усі комутації мають проводитися всередині герметичної монтажної коробки з класом захисту не нижче IP65 або IP66. Це критично важливо для захисту від вологи, конденсату та пилу, які можуть спровокувати коротке замикання. Кабельні вводи повинні бути обладнані гумовими ущільнювачами (сальниками), які щільно охоплюють кабель, не залишаючи щілин для потрапляння дощової води всередину корпусу.

Після завершення електричної частини перевірте надійність кріплення кришки коробки. Навіть найменша щілина може стати причиною накопичення вологи всередині протягом осінньо-зимового періоду, що виведе автоматику з ладу ще до завершення гарантійного терміну.

Схема живлення з примусовим увімкненням світла

Часто виникає потреба залишити світло ввімкненим на тривалий час, наприклад, під час вечірніх робіт у дворі чи відпочинку, коли датчик може вимикати лампу через відсутність інтенсивного руху. Для цього застосовується схема з паралельним підключенням звичайного одноклавішного вимикача. Вимикач встановлюється в розрив фази паралельно контактам реле датчика, фактично «обходячи» автоматику та подаючи живлення на прожектор напряму.

При реалізації такої схеми важливо використовувати ту саму фазну лінію, від якої живиться сам датчик. Це гарантує відсутність різниці потенціалів та унеможливлює виникнення короткого замикання при одночасній роботі вимикача та спрацюванні сенсора. Розведення ліній проводиться в розподільчій коробці всередині приміщення або в захищеному боксі на фасаді будівлі.

Фіксація корпусу та механічне налаштування зони охоплення

Монтаж починається з розмітки отворів під кронштейн, який зазвичай має П-подібну форму. Важливо забезпечити жорстку фіксацію, щоб вібрації від вітру не спричиняли помилкових спрацювань датчика. Після закріплення основи встановлюється сам прожектор, при цьому «голова» приладу та сенсорний блок мають бути орієнтовані так, щоб їхні осі охоплювали найбільш ймовірні зони появи людей.

Типи поверхонь та кріплень:

• Цегла та бетон. Використовуються стандартні розпірні дюбелі довжиною від 40 мм.
• Дерево. Достатньо застосувати потужні саморізи по дереву з прес-шайбою.
• Метал. Кріплення виконується за допомогою болтів або саморізів по металу з попереднім свердлінням.

Завершальним етапом механічного налаштування є регулювання нахилу сенсора. Більшість моделей дозволяють повертати датчик у двох площинах, що дає змогу точно «націлити» його на хвіртку або в’їзну браму.

Зверніть увагу на щільність прилягання ущільнювачів на кабельних вводах: якщо затиснути їх недостатньо сильно, всередині пристрою з часом утвориться конденсат, що призведе до окислення плати керування.

Тестування системи та коригування чутливості

Перше ввімкнення системи проводиться після завершення всіх ізоляційних робіт. Подайте напругу та зачекайте близько хвилини — датчику потрібен час для стабілізації внутрішніх ланцюгів. У цей момент прожектор може короткочасно спалахнути, що є нормальною реакцією електроніки на ініціалізацію.

Порядок фінального налаштування:

1. Перевірка зони (Test Walk). Встановіть регулятор TIME на мінімум, а SENS — на максимум. Пройдіть по межі території, де має спрацьовувати світло. Якщо датчик не бачить вас, змініть кут нахилу його корпусу.
2. Налаштування освітленості. Дочекайтеся сутінків і повертайте регулятор LUX від положення «Night» у бік «Day», поки лампа не ввімкнеться. Це зафіксує поріг спрацювання саме для вашого рівня вечірнього світла.
3. Коригування чутливості. Якщо світло вмикається на котів чи гілки дерев, трохи зменште значення SENS.
4. Встановлення робочого часу. Поверніть регулятор TIME на бажаний інтервал (наприклад, 2 — 3 хвилини), щоб забезпечити достатній час для комфортного пересування.

Налаштування SENS є найбільш тонким моментом: надмірна чутливість призведе до того, що прожектор працюватиме всю ніч, реагуючи на дрібних тварин, а занижена — змусить вас підходити впритул до приладу, перш ніж він зреагує. Оптимальним вважається стан, коли система спрацьовує на людину на відстані 5 — 7 метрів.

Пам’ятайте, що взимку чутливість інфрачервоних датчиків зростає через більший температурний контраст між тілом людини та повітрям, тому в морозні дні може знадобитися додаткове коригування регулятора чутливості.

Чи гарантує самостійний монтаж надійну роботу системи?

Ефективність роботи вуличного прожектора з датчиком залежить не лише від якості самого приладу, а й від точності дотримання схеми підключення та уважності до ізоляції контактів. Правильно виставлені параметри сенсора та надійна фіксація на висоті створюють злагоджену систему безпеки, яка працює автономно роками, забезпечуючи світло саме тоді, коли воно дійсно потрібне. Самостійний монтаж цілком реальний для кожного, хто володіє базовими навичками роботи з електроінструментом, за умови суворого дотримання правил техніки безпеки та рекомендацій виробника.
