Своєчасна діагностика електричних машин є критично важливою для запобігання аварійним зупинкам обладнання та уникнення витрат на дорогий капітальний ремонт. Роль мультиметра як базового інструменту полягає у можливості оперативно виявити критичні несправності, такі як обриви обмоток або короткі замикання, у промислових та домашніх агрегатах без залучення спеціалізованих стендів.
Підготовка приладу та візуальний огляд
Перед початком вимірювань необхідно переконатися, що об’єкт повністю відключений від мережі живлення. Це базова вимога безпеки, яка запобігає пошкодженню тестера та травмуванню майстра під час роботи з електричними компонентами.
Порядок підготовчих дій:
- Знеструмлення. Від’єднайте дроти від клемної коробки та переконайтеся у відсутності напруги.
- Розрядка конденсаторів. Для однофазних моделей обов’язково розрядіть пускові елементи.
- Механічна підготовка. Від’єднайте вал від редуктора або паса для вільного обертання ротора.
- Пошук дефектів. Перевірте корпус на наявність тріщин, слідів перегріву фарби або оплавлення клем.
- Оцінка запаху. Різкий запах горілої ізоляції часто є першою ознакою виходу котушок з ладу.
Перевірка цілісності обмоток на наявність обриву

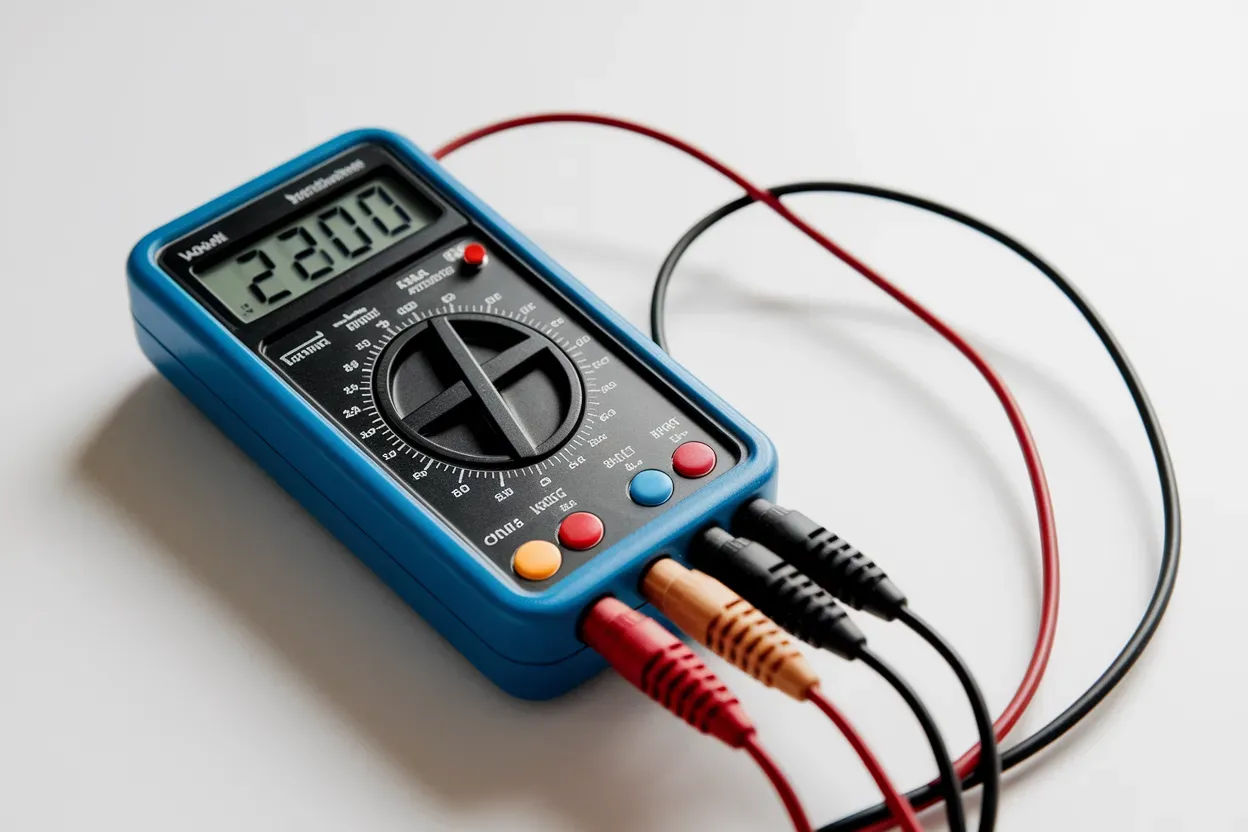

Діагностика цілісності провідників дозволяє зрозуміти, чи здатний струм проходити через котушки двигуна. Для цього мультиметр переводять у режим вимірювання опору (омметр) на позначку 200 Ом або режим «продзвонювання» для швидкої перевірки ланцюга.
Методика вимірювання:
- Для трифазних двигунів. Щупи прикладають попарно до виводів кожної фази (наприклад, U1 та U2).
- Для однофазних двигунів. Вимірюють опір окремо для пускової та робочої обмоток.
- Для зірки або трикутника. Якщо перемички в клемнику встановлені, вимірюють опір між виводами фаз.
Якщо на екрані з’являється одиниця або символ «OL», це свідчить про внутрішній розрив дроту. У справному стані опір має бути стабільним. Значення, що перевищують номінальні показники на 5 — 10 %, вказують на підгорання контактів або потоншення жили провідника.
Як виявити міжвиткове замикання
Це одна з найпідступніших несправностей, оскільки двигун може продовжувати обертатися, але при цьому сильно грітися та втрачати потужність. Звичайний мультиметр не завжди вловлює мінімальну зміну опору, спричинену замиканням кількох витків.
Для перевірки трифазних агрегатів необхідно порівняти показники всіх котушок. Різниця між фазами повинна бути нульовою або не перевищувати похибку приладу. Якщо одна з обмоток показує значно менший опір, це вказує на внутрішнє коротке замикання.
Орієнтовні показники опору:
| Потужність агрегату | Опір обмотки | Допустиме відхилення |
|---|---|---|
| 0.5 кВт | 10 — 15 Ом | до 2 % |
| 1.5 кВт | 2 — 5 Ом | до 3 % |
| 5.5 кВт | 0.5 — 1.5 Ом | до 5 % |
Перевірка ізоляції на пробій до корпусу
Пробій ізоляції на металеві частини корпусу є критично небезпечним станом, який може призвести до ураження електричним струмом при дотику до обладнання. Такий дефект вимагає негайної зупинки експлуатації машини.
Алгоритм перевірки «на масу» передбачає встановлення тестера на максимальний діапазон вимірювання (20 МОм або вище). Один щуп приладу щільно притискають до будь-якої клеми обмотки, а інший — до нефарбованої ділянки корпусу або болта заземлення. У справній машині опір має прагнути до нескінченності.
Якщо пристрій показує будь-яке числове значення, ізоляція пошкоджена. Для обладнання, що тривалий час перебувало в експлуатації, критичним вважається опір нижче за 0.5 МОм. Для нових або щойно відремонтованих двигунів цей показник повинен бути не меншим за 20 МОм. За наявності хоча б мінімального витоку експлуатація двигуна заборонена.
Діагностика однофазних асинхронних двигунів
Однофазні моделі, які використовуються в насосах або верстатах, мають дві різні обмотки: пускову та робочу. Їх важливо не переплутати під час підключення та діагностики, оскільки вони мають різні електричні характеристики.
Технічне правило. Сума опорів пускової та робочої обмоток має дорівнювати значенню, виміряному між двома вільними виводами при їх послідовному з’єднанні.
Зазвичай пускова обмотка має тонший дріт і більшу кількість витків, тому її опір завжди вищий за опір робочої котушки. Під час замірів слід враховувати наявність конденсаторів — їх потрібно тимчасово від’єднати, щоб отримати чисті дані про стан мідного провідника всередині статора.
Аналіз роботи колекторного вузла
Двигуни з щітками потребують додаткової уваги до стану ротора (якоря), оскільки він є найбільш вразливим елементом через постійне механічне тертя та виникнення іскріння під час роботи.
Процес перевірки колектора:
- Опір ламелей. Виміряйте опір між сусідніми пластинами колектора. Він має бути стабільним по всьому колу.
- Діагностика статора. Перевірте опір обох половин котушок статора, вони повинні бути ідентичними.
- Стан щіток. Переконайтеся, що графітові елементи мають достатню довжину та вільно рухаються в тримачах.
Наявність чорного нагару на мідних пластинах колектора або сильне іскріння під час роботи свідчать про вироблення ресурсу або міжвиткове замикання в обмотках якоря. У такому разі тестер може показувати «плаваючий» опір при повільному прокрувуванні вала вручну.
Вплив результатів вимірювань на подальші рішення
Чи є отримані показники приводом для утилізації агрегату або лише сигналом до технічного обслуговування? Кінцеве рішення залежить від характеру виявленої проблеми. Обрив або замикання всередині статора зазвичай вимагають повної перев’язки міді, що за вартістю часто наближається до ціни нового виробу. Натомість виявлений пробій на корпус іноді виникає через надмірну вологість або пил, і проблему можна усунути ретельним просушуванням двигуна в спеціальній печі без серйозного втручання в конструкцію.
