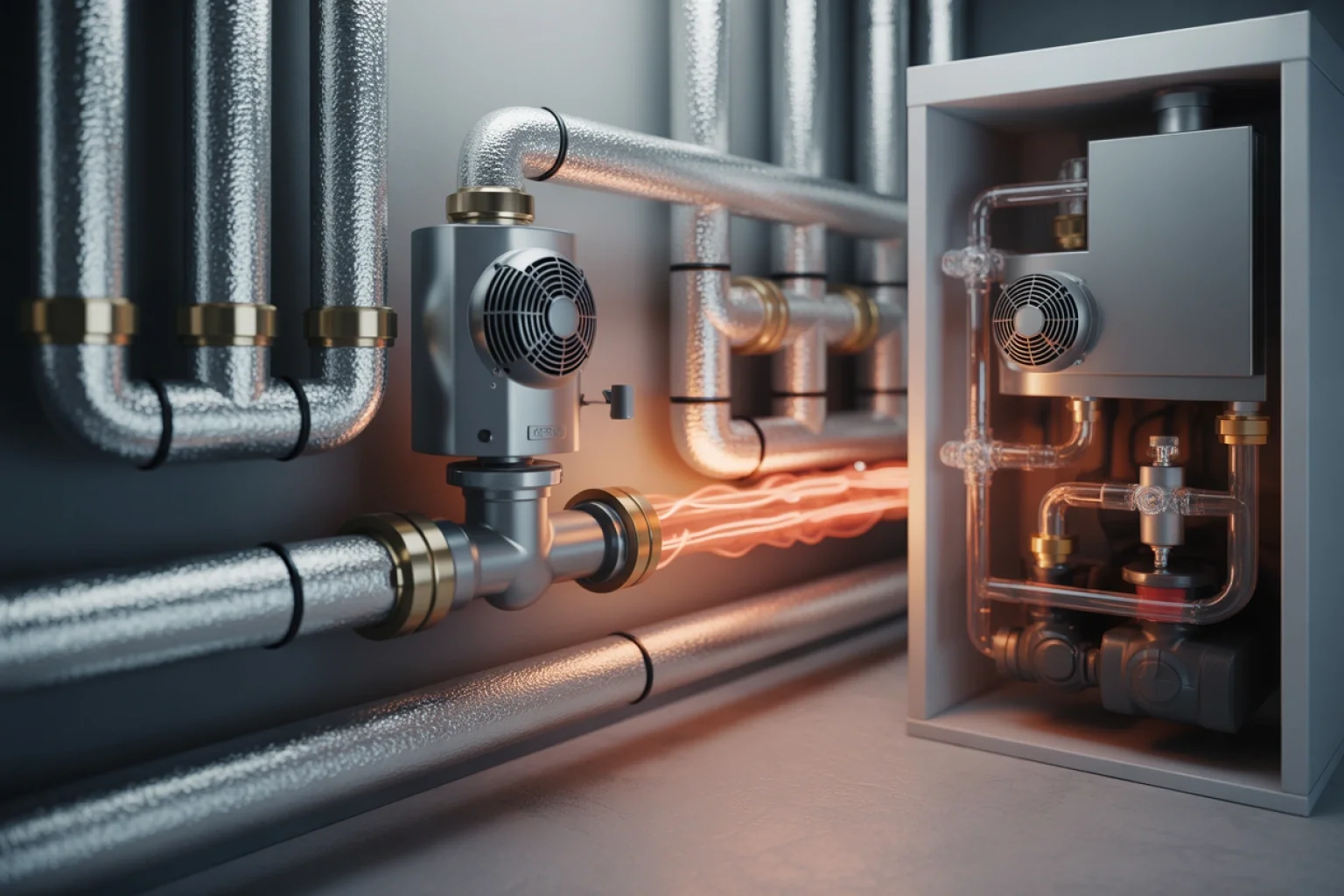

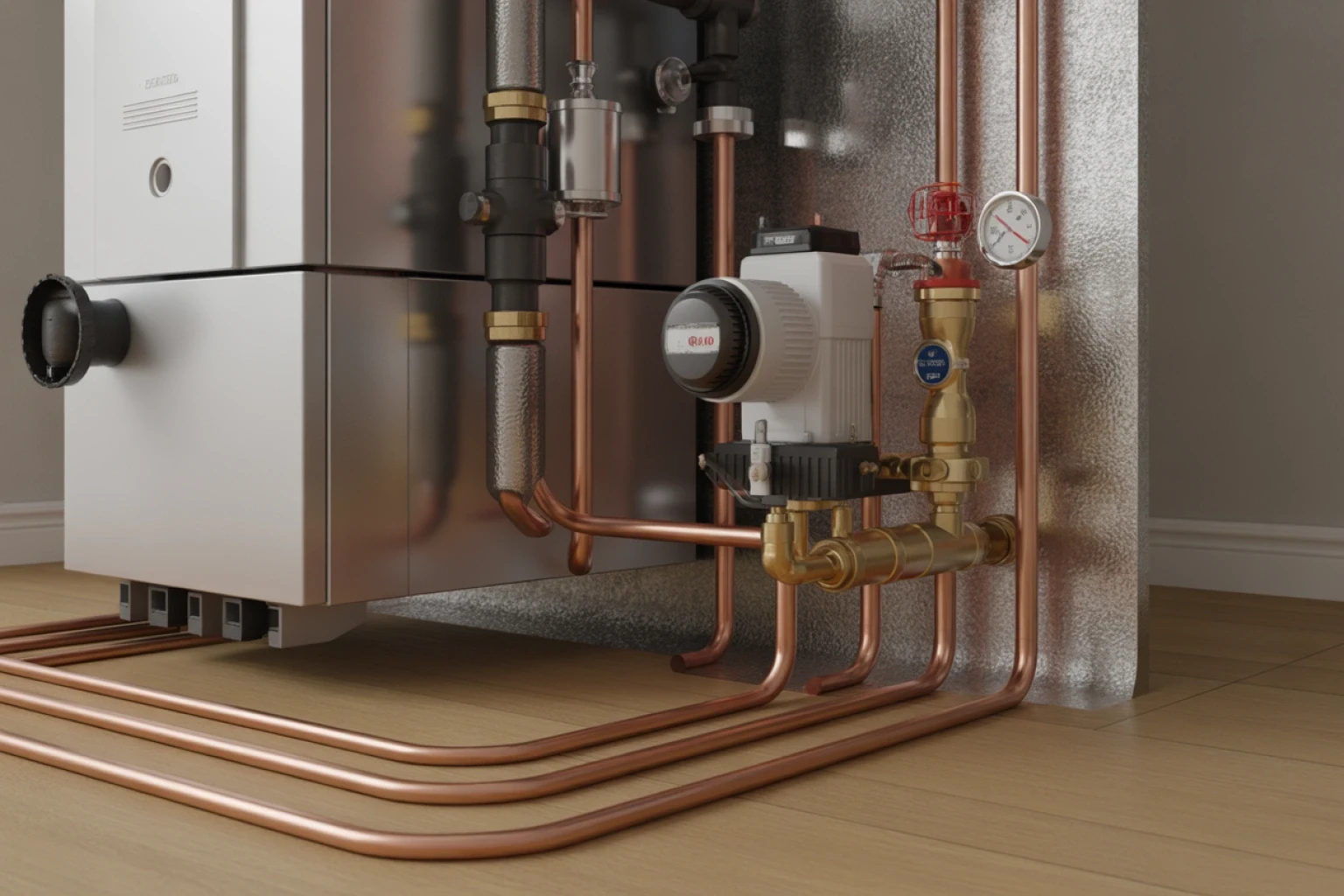

Как работает циркуляционный насос для котла и зачем он нужен в системе отопления

Циркуляционный насос в водяной системе отопления — это небольшой электрический агрегат, который непрерывно «гоняет» горячий теплоноситель по трубам между котлом и радиаторами. Без него отопление работает только за счёт естественной циркуляции, где движение воды создаётся разницей плотности горячей и холодной жидкости. Такой режим ограничивает давление в контуре, приводит к медленному прогреву и заметным перепадам температуры между ближайшими и удалёнными батареями. В этой статье подробно рассмотрены принцип действия насоса, его устройство и роль в работе котла и всей системы отопления.

Что такое циркуляционный насос в системе отопления

Циркуляционный насос для котла в контексте отопления — это устройство, обеспечивающее принудительное движение теплоносителя (обычно воды или водно-гликолевой смеси) по замкнутому контуру. Его встраивают в трубопровод так, чтобы через него проходил весь поток от котла к радиаторам и обратно. Чаще всего насос устанавливают на обратной линии перед котлом или на подаче сразу после него — в месте, удобном для обслуживания, с запорной арматурой и фильтром-грязевиком перед корпусом.

Внутри насоса электродвигатель через вал вращает крыльчатку, которая захватывает воду со стороны всасывания и нагнетает её в напорный патрубок, создавая разницу давления в системе. От скорости вращения вала зависит скорость движения теплоносителя, а значит — насколько быстро горячая вода доходит до удалённых радиаторов и насколько равномерно прогреваются помещения по всему дому. Правильно подобранный насос обеспечивает стабильную циркуляцию, минимизирует температурные провалы и позволяет котлу работать в оптимальном режиме.

Конструкция циркуляционного насоса и основные узлы

Большинство бытовых циркуляционных насосов имеют компактный литой корпус с двумя резьбовыми или фланцевыми патрубками для врезки в трубу. Внутри находится гидравлическая часть с крыльчаткой и ротором, а снаружи — статор электродвигателя с клеммной коробкой для подключения питания и переключения скоростей или настроек автоматики. Вал соединяет ротор и крыльчатку, а система уплотнений и прокладок отделяет электрическую часть от теплоносителя и обеспечивает герметичное присоединение к трубам. Конструкция может быть классической «сухой» с торцевыми уплотнениями или «мокрой», где ротор погружён в воду и одновременно охлаждается и смазывается ею, что снижает шум и уменьшает потребность в обслуживании.

Основные элементы циркуляционного насоса:

• Корпус. Изготавливается из чугуна, нержавеющей стали или бронзы. Чугунные корпуса распространены в радиаторных системах, бронзовые и нержавеющие используют там, где есть риск коррозии или контакт с питьевой водой. Корпус формирует гидравлическую камеру, имеет резьбы или фланцы для монтажа и выдерживает рабочее давление системы.
• Электродвигун. Статор с обмотками, создающий вращающееся магнитное поле для ротора. В современных насосах часто применяют высокоэффективные двигатели с постоянными магнитами и электронным управлением, снижающие потребление электроэнергии и обеспечивающие плавное регулирование производительности.
• Ротор и вал. Ротор вращается внутри статора, а вал передаёт вращение крыльчатке. В моделях с мокрым ротором вал и ротор омываются теплоносителем, что одновременно смазывает подшипники. В сухих насосах вал изолирован от воды торцевыми уплотнениями и вращается на отдельных подшипниках.
• Крыльчатка. Рабочее колесо с лопастями, которое непосредственно перемещает воду. При вращении крыльчатка создаёт разницу давления между входом и выходом насоса, обеспечивая требуемый напор и расход. Материал — термостойкие полимеры или металлы, устойчивые к кавитации и отложениям.
• Клеммная коробка. Место подключения электропитания, иногда с переключателем скоростей или регулятором режимов. Позволяет безопасно подключить кабель, подсоединить управляющую автоматику котла и при необходимости изменить параметры работы.
• Уплотнения, прокладки, соединения с трубой. Резиновые или паронитовые прокладки, торцевые уплотнения и гайки-сгоны обеспечивают герметичность и правильное присоединение к трубам. Они предотвращают протечки, попадание воздуха в систему и защищают электрическую часть от влаги.

Принцип работы циркуляционного насоса

Когда на насос подаётся питание, электродвигатель создаёт вращающееся магнитное поле, которое заставляет ротор с валом вращаться. Вал жёстко соединён с крыльчаткой, и вместе они работают как небольшой гидравлический турбинный агрегат наоборот: крыльчатка не вырабатывает энергию, а наоборот — потребляет её, превращая механическое вращение в гидравлическую энергию потока. Вода со стороны всасывания поступает в центр крыльчатки, а под действием центробежной силы отбрасывается к периферии в напорную часть корпуса, где формируются необходимые давление и расход для движения по трубам.

Создавая разницу давления между подачей и обраткой, насос ускоряет циркуляцию теплоносителя. Горячая вода быстрее доходит до всех радиаторов, а охлаждённая так же быстро возвращается в теплообменник котла для повторного нагрева. Это уменьшает разницу температур между подачей и обратной линией, выравнивает прогрев разных веток системы и позволяет котлу точнее поддерживать заданный режим.

Основные этапы цикла работы циркуляционного насоса:

• Забор воды со стороны обратной линии или предыдущего участка контура в зону всасывания насоса.
• Создание давления за счёт вращения крыльчатки, которая отбрасывает теплоноситель от центра к периферии корпуса.
• Проталкивание нагнетаемой воды на следующий участок трубопровода с формированием необходимого напора.
• Движение теплоносителя через радиаторы, коллекторы, петли тёплого пола и другие элементы системы, где вода отдаёт тепло помещениям.
• Возврат охлаждённой воды по обратной линии к котлу, где она снова нагревается и подаётся в насос, формируя непрерывный замкнутый цикл.

Типы циркуляционных насосов для отопления

Циркуляционные насосы для отопления делят прежде всего по конструкции ротора на два основных типа — с мокрым и сухим ротором. В насосах с мокрым ротором сам ротор и подшипники погружены в теплоноситель, а статор отделён тонкой немагнитной оболочкой. Вода выполняет роль смазки и охлаждения, благодаря чему такие агрегаты работают почти бесшумно, не требуют регламентного обслуживания и подходят для квартир и частных домов. Их КПД обычно около 50 %, но для бытовых систем этого более чем достаточно. Надёжные бытовые решения подобного класса можно встретить у разных поставщиков, включая https://sigma.ua/, где представлены модели для частных систем отопления. Насосы с сухим ротором имеют электродвигатель, изолированный от воды торцевыми уплотнениями; ротор не контактирует с теплоносителем, поэтому потери ниже, и общий КПД может достигать около 80 %, то есть примерно на 30 % выше, чем у мокрых моделей, однако шум и требования к обслуживанию гораздо выше.

Характеристики основных типов циркуляционных насосов:

• Насос с мокрым ротором. Ротор погружён в теплоноситель, статор отделён тонким стаканом. Теплоноситель охлаждает двигатель и смазывает подшипники, благодаря чему насос работает очень тихо и практически не требует обслуживания. КПД — около 50 %, но потребляемая мощность бытовых моделей невелика (порядка 50–200 Вт), что приемлемо для небольших и средних систем отопления. Такие насосы чаще всего применяют в частных домах и квартирах, где важны низкий уровень шума и компактность.
• Насос с сухим ротором. Ротор не контактирует с водой, он отделён от «мокрой» части торцевыми уплотнениями, между которыми формируется тонкая водяная плёнка. Благодаря такой конструкции достигается более высокий КПД — около 80 %, то есть на 30 % и более выше, чем у типичных мокрых насосов. Эти модели обычно мощнее, подходят для больших систем с высоким расходом, но создают ощутимый шум и требуют периодического сервисного обслуживания. Чаще применяются в котельных, обслуживающих несколько зданий или крупные объекты.

В частных домах обычно используют насосы с мокрым ротором из-за их тихой работы, простоты монтажа и отсутствия сложного обслуживания, а меньший КПД компенсируется небольшой общей мощностью системы. Насосы с сухим ротором логичнее выбирать там, где требуются большие подачи и напоры, есть отдельное помещение котельной и штатное обслуживание.

Роль насоса в работе котла и всей системы отопления

Циркуляционный насос фактически управляет тем, насколько быстро и равномерно тепло от котла распределяется по всем веткам системы. Он обеспечивает постоянный поток нагретой воды от теплообменника к радиаторам, конвекторам или контурам тёплого пола и такой же постоянный возврат охлаждённого теплоносителя назад к котлу. Если насос подобран правильно, все радиаторы получают примерно одинаковую температуру подачи, нет «мертвых зон», а котёл работает без резких температурных скачков.

Скорость циркуляции напрямую влияет на нагрузку на котёл и температурный режим системы. Слишком медленный поток означает, что вода сильно остывает в трубах и радиаторах, котлу приходится часто включаться на полную мощность, чтобы снова поднять температуру, и он может работать в неэкономичном режиме. При оптимальной скорости разница температур между подачей и обраткой остаётся в рекомендованных пределах, котёл плавно модулирует мощность, а автоматика точнее поддерживает заданные параметры. Это особенно важно для современных конденсационных и электрических котлов, где работой горелки или ТЭНов управляет электроника на основе показаний датчиков температуры подачи, обратки и воздуха в помещении.

Благодаря принудительной циркуляции становится возможным нормальный прогрев разветвлённых систем с множеством контуров, длинными магистралями и несколькими этажами. Насос повышает давление и преодолевает гидравлическое сопротивление труб, фитингов, радиаторов и балансировочных клапанов, что невозможно или значительно ограничено в системах с естественной циркуляцией. Это открывает путь к использованию сложных коллекторных схем, отдельному регулированию комнат, комбинированию радиаторов, тёплого пола и тепловых аккумуляторов в едином контуре.

Когда естественной циркуляции недостаточно

Системы с естественной циркуляцией работают за счёт разницы плотности горячей и холодной воды, поэтому давление в них небольшое, а скорость потока ограничена. На практике это означает медленный прогрев помещений, заметные перепады температуры между нижними и верхними этажами, а также значительную разницу между ближними и дальними радиаторами. Кроме того, для стабильной гравитационной циркуляции требуются трубы большого диаметра и строгое соблюдение уклонов, что усложняет монтаж и увеличивает расходы. Даже при рабочем давлении системы порядка нескольких бар (например, до 0,6 МПа по паспорту многих элементов) реальная движущая сила естественной циркуляции остаётся маленькой и недостаточной для длинных и разветвлённых контуров.

Типичные ситуации, когда циркуляционный насос становится необходимым:

• Площадь дома более примерно 100 м². Чем больше площадь и длина труб, тем труднее обеспечить равномерный прогрев только за счёт естественной циркуляции.
• Наличие нескольких этажей. В двух- и трёхэтажных домах разница уровней и сложные маршруты труб делают гравитационный поток ненадёжным и медленным.
• Длинные магистрали и удалённые радиаторы. В конечных приборах температура ощутимо ниже, без насоса они часто остаются едва теплыми.
• Стремление уменьшить теплопотери в трубах. Быстрый поток сокращает время пребывания воды в холодных участках, снижая энергопотери по дороге к радиаторам.

Преимущества установки циркуляционного насоса в отоплении

Переход от естественной циркуляции к принудительной радикально меняет поведение системы отопления. Горячая вода быстрее поступает во все ветки, радиаторы прогреваются почти одновременно, а разница температур между первым и последним прибором существенно уменьшается. Это делает температуру в комнатах более стабильной, снижает локальные перегревы и недогревы и позволяет эффективно использовать комнатные термостаты и термоголовки на радиаторах.

С технической точки зрения циркуляционный насос расширяет возможности водяного отопления: становится возможным отапливать большие и многоэтажные здания, точно балансировать контуры, строить сложные коллекторные схемы и комбинировать разные типы приборов. В хорошо спроектированных системах с оптимальными диаметрами труб и правильно подобранным насосом источники указывают ориентировочную экономию тепловой энергии в пределах 20–30 % по сравнению с неуравновешенными или гравитационными схемами — за счёт уменьшения теплопотерь и более экономичной работы котла.

Ключевые преимущества принудительной циркуляции:

• Равномерный прогрев радиаторов. Температура батарей по дому становится ближе друг к другу, уменьшается вероятность «едва тёплой» последней комнаты.
• Возможность отопления больших и многоэтажных зданий. Насос преодолевает существенное гидравлическое сопротивление и обеспечивает нужный поток даже в длинных магистралях.
• Снижение нагрузки на котёл. Вода возвращается к котлу менее охлаждённой, и для поддержания заданной температуры требуется меньше энергии.
• Потенциальная экономия тепловой энергии. В грамотных системах экономия может достигать около 20–30 % благодаря улучшенному гидравлическому режиму и уменьшению избыточных потерь.
• Более точная настройка температурного режима. Насос позволяет автоматике котла и комнатным регуляторам быстрее реагировать на изменение тепловой нагрузки и предотвращать перегревы.

Реальный эффект от установки насоса зависит от правильного подбора его производительности, напора и согласования с диаметрами труб и гидравликой системы. Слишком слабый или слишком мощный насос может снизить ожидаемую экономию и комфорт.

Скорость работы циркуляционного насоса и режимы переключения

Большинство бытовых циркуляционных насосов имеют несколько фиксированных скоростей или ступеней мощности, а современные энергоэффективные модели — ещё и плавное электронное регулирование. От выбранной скорости зависит создаваемый напор и расход теплоносителя: на высокой скорости насос развивает большее давление и перекачивает больше воды, на низкой — работает тише и экономит электроэнергию. Регулировка скорости позволяет согласовать работу насоса с конкретным типом системы — радиаторной, тёплого пола или смешанной с несколькими контурами и разной длиной веток.

Основные моменты, связанные со скоростью насоса:

• Типичное количество скоростей. В классических бытовых насосах с мокрым ротором обычно три ступени, переключаемые механическим переключателем на клеммной коробке. Новые модели могут иметь автоматические режимы с постоянным или переменным давлением.
• Влияние повышения скорости. Больший напор и расход помогают «продавить» длинные контуры или ветки с высоким сопротивлением, уменьшая разницу температур между подачей и обраткой.
• Влияние уменьшения скорости. Снижается шум от потока и самого насоса, падает потребление электроэнергии, гидравлический режим становится мягче, что важно для систем с термостатическими клапанами и тёплым полом.
• Примеры выбора скорости. Более высокую скорость обычно выбирают для длинных радиаторных веток или в холодную погоду, когда нужна максимальная мощность. Низкие скорости предпочтительны для контуров тёплого пола, небольших систем и межсезонья.

Согласование скоростных режимов насоса с работой котла позволяет поддерживать требуемую температуру теплоносителя и помещений без лишнего расхода энергии. Котёл работает в диапазоне максимального КПД, а насос не создаёт избыточного напора и не расходует больше электроэнергии, чем требуется.

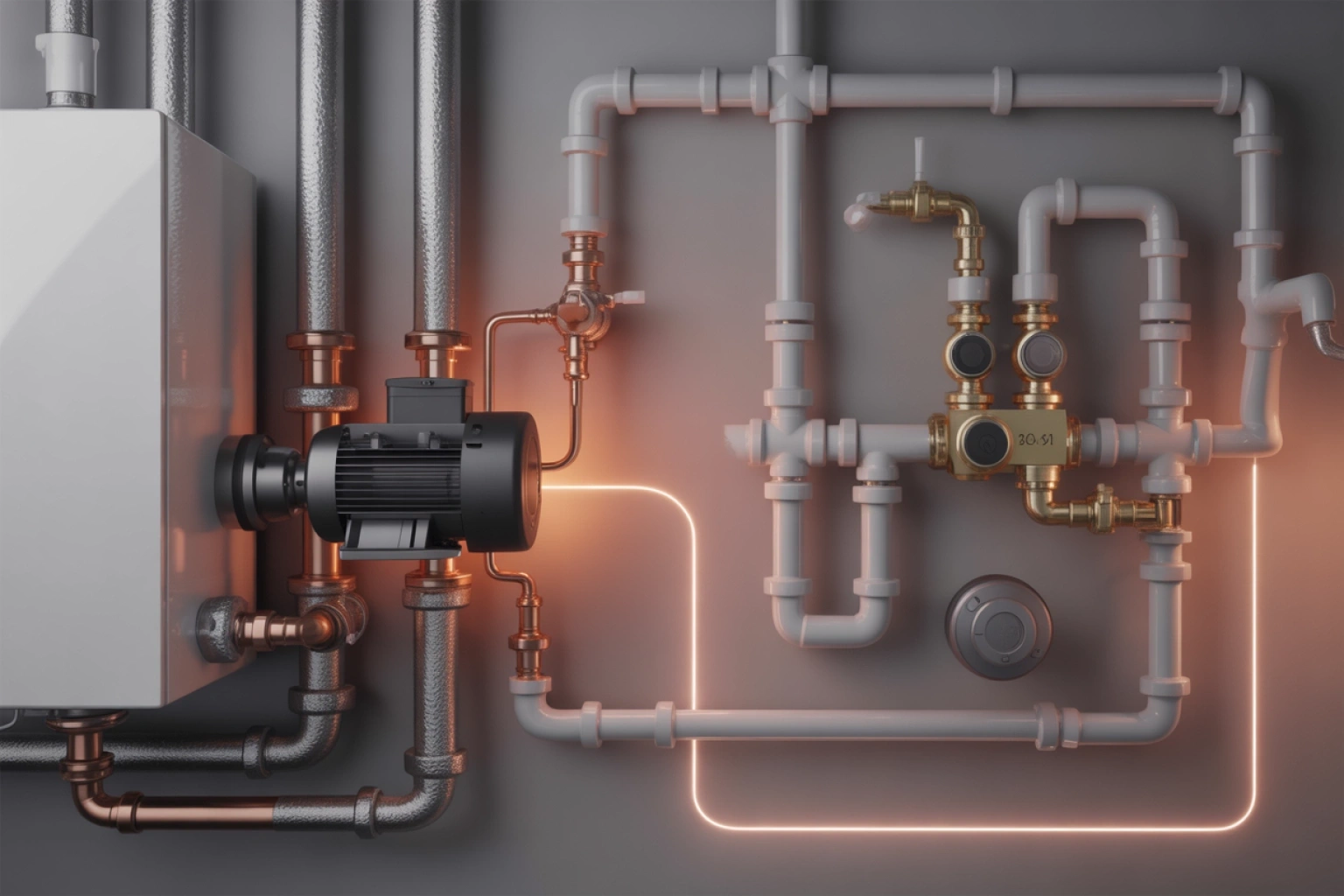

Взаимодействие циркуляционного насоса с байпасом в системе отопления

Байпас в системе отопления — это параллельная перемычка, соединяющая участок до насоса и после него, создавая обходной путь для теплоносителя. Такая схема особенно актуальна для гравитационных систем, где при отключённом насосе вода должна иметь возможность двигаться только за счёт естественной циркуляции. Когда насос работает, основной поток идёт через него, а байпас частично или полностью перекрыт запорной арматурой. Когда насос останавливается, прямые краны открывают, и вода обходит неподвижный агрегат по обходной линии.

Байпас позволяет сочетать преимущества принудительной и естественной циркуляции, сохранить работоспособность отопления при отказе насоса или отключении электроэнергии, а также упростить обслуживание и замену оборудования. При правильном монтаже пользователь может перекрыть краны перед и после насоса, снять его для ремонта, тогда как система продолжит работать в гравитационном режиме — пусть и с меньшим комфортом.

Основные элементы узла с байпасом и насосом:

• Отрезок трубы-обвода. Прямая линия, соединяющая подачу и обратку параллельно насосу, образуя альтернативный маршрут для теплоносителя.
• Участок с насосом. Врезка в основной трубопровод, где установлен циркуляционный насос, часто с фильтром и обратным клапаном.
• Запорная арматура на прямой линии и на насосе. Шаровые краны или другие клапаны позволяют перенаправлять поток: при работе насоса прямой обход частично или полностью перекрывают, при его остановке — открывают.
• Возможные обратные клапаны или автоматические элементы. Обратный клапан может устанавливаться на байпасе или на линии с насосом, чтобы предотвратить нежелательное перетекание. В отдельных схемах применяют автоматические байпасы, которые сами открываются при росте давления или остановке насоса.

Благодаря корректной работе байпаса система сохраняет минимальную функциональность при сбоях питания или ремонтах, а также позволяет легко выводить насос из контура без полного слива воды.

Электрические котлы со встроенным насосом и без него

Электрические котлы могут выпускаться в виде компактных «моноблоков» со встроенным циркуляционным насосом, расширительным баком и группой безопасности, а могут поставляться как отдельный теплообменник без гидравлической обвязки, где насос нужно устанавливать внешне. В первом случае производитель заранее подбирает насос под типовую производительность и напор для определённого диапазона мощностей и площадей, во втором — проектировщик или монтажник самостоятельно рассчитывает и подбирает насос под конкретную систему.

Особенности электрических котлов с насосом и без него:

• Компактность и заводское согласование параметров. В котлах с интегрированным насосом все элементы подобраны и протестированы производителем, что снижает риск ошибок монтажа.
• Необходимость внешнего насоса. Если котёл поставляется без встроенного насоса, циркуляционный агрегат приходится устанавливать отдельно, подбирая его характеристики по расчётным параметрам системы.
• Особенности обвязки. В таких схемах насос обычно размещают на обратке перед котлом или на подаче после него, рядом с запорной арматурой, фильтром и при необходимости байпасом. Выбор места зависит от рекомендаций производителя и конфигурации системы.
• Практические примеры проблем с циркуляцией. Пользователи часто описывают ситуации, когда недостаточная циркуляция из-за неправильного выбора или отсутствия насоса приводит к перегревам электрокотла, частому срабатыванию защиты и «скачущим» температурам.

Выбор между котлом со встроенным насосом и внешним насосом зависит от площади дома, сложности системы и требований к гидравлике. Для небольших объектов с простыми контурами удобнее использовать моноблок, а для крупных домов и сложных схем чаще подходит отдельная комплектация с насосом нужного класса.

Признаки корректной и некорректной работы циркуляционного насоса

В нормальном режиме циркуляционный насос работает относительно тихо: ощущается лёгкий гул электродвигателя и небольшая вибрация корпуса, но без сильного дребезжания или ударов. Трубы до и после насоса должны быть тёплыми, с умеренной разницей температур; радиаторы по всему дому прогреваются равномерно, без холодных зон. Температура в комнатах стабильная, автоматика котла не выключает его из-за перегревов или ошибок потока.

Некорректная работа насоса проявляется либо чрезмерным шумом, либо явной нехваткой циркуляции, когда котёл греет, но тепло не доходит до всех радиаторов. Важно определить, связана ли проблема с самим насосом (износ, заклинивание ротора, воздух в корпусе) или с гидравликой системы (завоздушивание, забитые фильтры, закрытые краны, несбалансированные ветки).

Типичные симптомы неисправностей или неправильного режима работы:

• Сильный шум, гул, вибрации. Часто указывают на воздух в корпусе, износ подшипников, кавитацию или неправильно выбранный режим.
• Отсутствие движения теплоносителя при работающем двигателе. Корпус гудит, но трубы не прогреваются — крыльчатка может быть заблокирована частицами или заклинила от отложений.
• Локальный перегрев корпуса. Насос заметно горячее труб — возможны перекрытые краны или почти отсутствующий проток.
• Воздух в системе. Бульканье, шорох и пробки в радиаторах мешают нормальной работе насоса и снижают производительность.
• Неровномерный прогрев радиаторов. Ближние к котлу батареи перегреты, дальние едва тёплые — сочетание слабой циркуляции и отсутствия балансировки.

На практике владельцы нередко проверяют насос «на ощупь»: прикладывают руку к корпусу, слушают шум и проверяют разницу температур труб до и после. Если насос едва вибрирует, но труба после него холодная или намного холоднее подачи — это первый сигнал, что крыльчатка может не вращаться или в системе есть крупные воздушные пробки.

Такие признаки нужно рассматривать с учётом состояния всей системы: чистоты фильтра, правильности монтажных решений, диаметров труб и балансировки. Даже исправный насос, установленный неправильно или не подходящий по характеристикам, не обеспечит необходимой циркуляции.

Почему циркуляционный насос нагревается и как это связано с эксплуатацией

Нагрев корпуса циркуляционного насоса — естественное явление, ведь через него проходит горячий теплоноситель, а электродвигатель выделяет тепло во время работы. В нормальном режиме температура корпуса близка к температуре воды в трубе с небольшим повышением. Если корпус заметно горячее труб или быстро нагревается при слабой циркуляции — это показатель неправильного режима или неисправности.

Основные факторы, влияющие на нагрев насоса:

• Естественный нагрев от теплоносителя. Если температура системы 60–80 °C, насос будет примерно таким же горячим — это нормально.
• Работа на повышенной скорости при недостаточном протоке. Если клапаны частично закрыты или фильтр забит, насос на высокой скорости превращает энергию в тепло, перегревая корпус.
• Воздушные пробки. Воздух ухудшает отвод тепла от ротора и статора, вызывая локальный перегрев.
• Засорение крыльчатки или фильтра. Бруд и ржавчина уменьшают проходное сечение, увеличивают сопротивление и повышают нагрев.
• Заклинивший ротор. Если ротор заблокирован, двигатель может продолжать пытаться его провернуть, выделяя большое количество тепла.

Температура насоса — своеобразный индикатор состояния системы: чрезмерный перегрев часто указывает на гидравлические проблемы или отсутствие обслуживания.

Как работа циркуляционного насоса влияет на экономию энергии

Связь между работой циркуляционного насоса и затратами энергии на отопление основана на влиянии скорости потока на степень охлаждения воды в трубах и приборах. При слишком медленном движении вода сильно остывает, и котлу приходится тратить больше энергии на её повторный нагрев. При достаточной скорости циркуляции вода меньше остывает в магистралях, а котлу проще поддерживать заданную температуру.

В хорошо спроектированных системах с оптимальными диаметрами труб и балансировкой контуров переход к эффективной принудительной циркуляции даёт заметный результат. Источники указывают, что экономия тепловой энергии может составлять около 20–30 % по сравнению с неуравновешенными или гравитационными схемами.
При этом насос сам потребляет электричество. Типичная мощность бытовых насосов — 50–200 Вт, а современные энергоэффективные модели потребляют ещё меньше благодаря адаптивному регулированию напора.

Таким образом, экономический эффект формируется балансом двух факторов: снижение тепловых потерь и улучшение работы котла — против затрат энергии на сам насос. В большинстве современных систем правильно подобранный насос обеспечивает общую экономию и более стабильный комфорт.

Насколько долговечным может быть циркуляционный насос

Современные циркуляционные насосы рассчитаны на многолетнюю непрерывную работу при соблюдении рабочих параметров и минимального обслуживания. Особенно это касается моделей с мокрым ротором, где теплоноситель охлаждает и смазывает подшипники. Такие насосы могут работать более 10 лет без капитального ремонта.
Короткие периоды простоя, в том числе вне отопительного сезона, обычно не вредят насосу, если система заполнена и защищена от коррозии. Возможные проблемы чаще связаны с отложениями, блокированием ротора после долгого простоя или некачественной водой. Периодическое включение насоса, поддержание чистоты фильтра и соблюдение условий монтажа помогают продлить срок службы.

Факторы долговечности циркуляционного насоса:

• Сопротивляемость отложениям при периодической работе на максимальной скорости. Короткие включения на высокой скорости помогают «продувать» крыльчатку и уменьшать риск оседания частиц.
• Качество воды и наличие фильтра. Чистая вода с минимумом механических примесей меньше повреждает узлы насоса. Фильтр-грязевик перед насосом задерживает ржавчину и песок.
• Правильный монтаж и соответствующий диаметр труб. Установка насоса с горизонтальным валом и согласование диаметров труб с расчётным расходом уменьшают нагрузку на подшипники и предотвращают воздушные карманы.
• Практический опыт эксплуатации. В нормальных условиях насосы ведущих брендов служат десятилетиями при минимальном обслуживании.

Роль циркуляционного насоса в комфорте и эффективности отопления

Циркуляционный насос фактически задаёт «сердцебиение» водяной системы отопления: от его типа, производительности и режима работы зависит равномерность прогрева радиаторов, стабильность работы котла и способность системы эффективно отапливать большие или многоуровневые здания без перепадов температуры. Правильно подобранный и установленный насос обеспечивает оптимальную скорость циркуляции, согласованную с гидравлическими параметрами системы и её размерами. В результате достигается баланс между комфортом, расходом энергии и ресурсом оборудования.
