Як працює дренажний тунель і які переваги він дає власникам ділянок

Надлишок вологи на приватних ділянках призводить до підтоплення підвалів і фундаментів, заболочування газонів, руйнування доріжок та стінок септиків. Особливо гостро це проявляється на суглинках, глинах і територіях із високим рівнем ґрунтових вод, де вода погано вбирається. Дренажний тунель — це сучасний підземний елемент системи водовідведення, який приймає стічні та дощові води, тимчасово їх акумулює та поступово відводить у ґрунт через фільтрувальні шари. Для власника ділянки це означає стабільне осушення території, захист будівель та можливість вільно використовувати поверхню над системою.

Дренажний тунель у системі водовідведення на ділянці

Дренажний тунель — це підземна порожниста конструкція у вигляді арки або корита, яку укладають у траншею та засипають ґрунтом. Усередину тунелю по підвідній трубі надходить вода, де вона частково накопичується, а потім просочується через щебеневу подушку та природний фільтр із ґрунту. Такий модуль працює як локальне «підземне русло» для перехоплення та розподілу підземних або поверхневих вод. Його встановлюють після септика або станції біологічного очищення, у системах зливового водовідведення, а також для розвантаження перезволожених ділянок із високим рівнем ґрунтових вод.

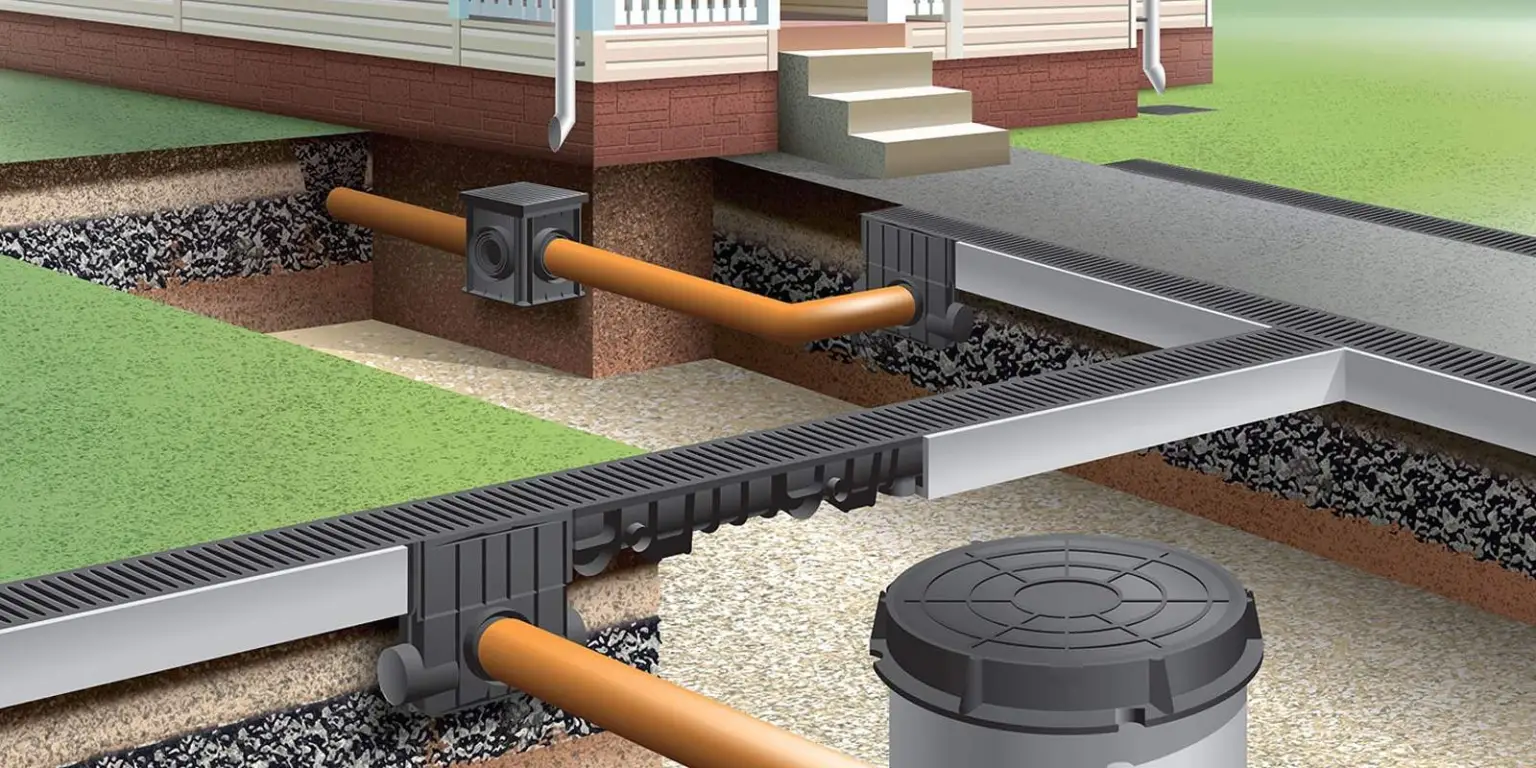

У комплексній системі дренажний тунель може приймати як очищені господарсько-побутові стоки, так і дощові або талі води з покрівлі та вимостки. Його монтують у зоні фільтраційного поля, на лініях відведення води з фільтрів басейну, промивних фільтрів водопідготовки, у системах автономної каналізації приватних будинків. Модулі легко з’єднуються в ряди або гілки, тому тунель може працювати як самостійний елемент для невеликого об’єму води або як частина розгалуженого фільтраційного поля, що замінює десятки метрів традиційного дрена.

Типові завдання дренажного тунелю:

• Прийом очищених господарсько-побутових стоків після септика чи біостанції.
• Відведення зливових вод із покрівлі, вимостки, дощоприймальних колодязів.
• Прийом води зі зливу басейнів та промивних фільтрів водопідготовки.
• Робота як елемент дренажної системи ділянки за високого рівня ґрунтових вод.
• Використання в автономній каналізації як інфільтраційного поля.

Будова дренажного тунелю та елементи системи

Більшість дренажних тунелів виконані у формі арки або склепінчастого корита з внутрішньою порожниною, яка утворює резервуар для води. Конструкцію укладають на фільтруючу щебеневу подушку, оточують ґрунтом, а зверху залишають шар засипки, що сприймає навантаження від ходьби людей або проїзду автомобілів. У корпусі передбачені отвори та патрубки для входу води й повітря, а також вентиляційні виходи, що забезпечують повітрообмін і роботу аеробних бактерій у зоні фільтрації.

Ключові елементи дренажного тунелю:

• Корпус тунелю з поліпропілену або гідробетону, що формує порожнистий модуль у вигляді арки.
• Бокові заглушки, які закривають торці ряду та мають отвори для підключення труб.
• Патрубки для приєднання труб різних діаметрів (DN100, DN110, DN125, DN150, DN160 та більше залежно від моделі).
• Вентиляційний вихід у верхній частині модуля для доступу повітря та можливості ревізії.
• Основа зі щебеневої або гравійної подушки, яка виконує фільтруючу та вирівнювальну функцію.
• Ґрунтова засипка з боків і зверху, що водночас захищає модуль і розподіляє навантаження від поверхні.

Окремі тунелі монтують у лінію без зазорів, формуючи ряди, а кілька рядів — фільтраційне поле майже будь-якої конфігурації. Конструкція дозволяє створювати одну або кілька гілок, а деякі бетонні моделі можна поєднувати навіть вертикально для збільшення об’єму. Оскільки система повністю підземна, над нею можна влаштовувати газон, садові доріжки або навіть парковку для легкового транспорту за умови дотримання вимог до шару ґрунту та навантаження.

Матеріали та типорозміри дренажних тунелів для приватних ділянок

Для котеджного та приватного будівництва найчастіше використовують пластикові модулі з поліпропілену. Типові рішення — інфільтраційні тунелі об’ємом 130–310 л, наприклад GRAF 130 л або GRAF 300 л. Пластиковий тунель на 300 л має довжину близько 1200 мм, ширину 750–800 мм і висоту 320–510 мм при масі приблизно 4,7–11 кг залежно від модифікації. Такі модулі допускають монтаж на глибину до 2,5–4 м і витримують навантаження від легкового транспорту до 3–3,5 т при шарі засипки 0,25–0,5 м над верхом. Невелика вага дозволяє переносити їх вручну та монтувати без спецтехніки.

У випадках, коли потрібен великий об’єм або підвищена жорсткість, застосовують модулі з гідробетону W10, наприклад «НІКОС-300» і «НІКОС-3600». Бетонний тунель «НІКОС-300» має об’єм 300 л, габарити приблизно 1000×800×500 мм і масу близько 80 кг. Великогабаритний «НІКОС-3600» вміщує 3600 л, має розміри приблизно 3000×1200×1000 мм і масу до 2500 кг. Обидва типи розраховані на навантаження до 3 т за достатнього шару засипки, тому можуть встановлюватися під проїздами, парковками та технічними майданчиками. Такі бетонні моделі часто монтують із залученням підйомної техніки, при цьому один блок великого об’єму замінює значний відрізок дрена.

Діапазон типорозмірів і застосувань:

• Малі пластикові модулі об’ємом 130–310 л для локального відведення стоків і дощових вод на невеликих ділянках.
• Середні пластикові тунелі на ≈300 л із підвищеною глибиною монтажу для зон із проїздом легкового транспорту.
• Малі бетонні модулі об’ємом близько 300 л, що поєднують компактність і високу міцність для навантажених майданчиків.
• Великі бетонні тунелі об’ємом до 3600 л, які можуть замінювати десятки метрів дренажної труби або сотні кілограмів щебеню при створенні великих фільтраційних полів.

Технічні характеристики для оцінки ефективності тунелю

Робота дренажного тунелю визначається не лише його формою, але й поєднанням геометричних і міцнісних характеристик. До ключових параметрів належать робочий об’єм, матеріал корпусу, допустима глибина монтажу, розрахункове навантаження на поверхню, вимоги до мінімальної товщини ґрунту над модулем і можливості з’єднання в єдину систему. Від цих показників залежить, які об’єми води тунель здатний приймати в пікові моменти та де саме його можна безпечно розмістити на ділянці.

Основні характеристики, що впливають на ефективність:

• Робочий об’єм — від 130 до 3600 л, що визначає здатність приймати залпові скиди; один пластиковий модуль на 300–310 л здатний разово прийняти кілька сотень літрів води після дощу або зливу з бака.
• Міцність і тип матеріалу — поліпропіленові корпуси стійкі до корозії та хімічної дії, а гідробетон W10 забезпечує водонепроникність і високу несучу здатність при значних навантаженнях.
• Допустима глибина монтажу — для пластикових тунелів до 2,5–4 м, що дозволяє розміщувати їх нижче глибини промерзання та забезпечувати самоплинний відвід від септика.
• Допустиме навантаження на поверхню — від пішохідної зони до проїзду легкового транспорту масою до 3–3,5 т за умови дотримання мінімальної товщини засипки.
• Рекомендована товщина ґрунтового шару над тунелем — не менше 0,25 м для пішохідних зон і від 0,5 м у місцях руху автомобілів.
• Можливість з’єднання в лінії та блоки — стандартні модулі мають фіксатори та заглушки, що дозволяє формувати ряди практично необмеженої довжини або розгалужені фільтраційні поля без складних елементів.

Поєднання об’єму, глибини встановлення та допустимого навантаження безпосередньо визначає зони розміщення тунелю на ділянці. Невеликі пластикові модулі з малим шаром засипки доцільно розташовувати під газоном або клумбами, більш захищені — під садовими доріжками, а бетонні або заглиблені пластикові тунелі дозволяють організувати дренаж під під’їздами, парковками та господарськими майданчиками без ризику для конструкції.

Принцип роботи дренажного тунелю у фільтраційному полі

У типовій схемі водовідведення вода надходить до дренажного тунелю по підвідній трубі від септика, біостанції або ливневої системи. Під час пікового скиду (залповий злив ванни, сильний дощ) стоки потрапляють у внутрішню порожнину модуля, де частково накопичуються. Порожнина тунелю служить буфером: вода не виходить на поверхню, а утримується під землею, поступово просочуючись через отвори й щілини в корпусі до щебеневої основи та далі в ґрунт.

Етапи роботи тунельного фільтраційного поля:

• Прийом пікового об’єму стоків — один або кілька модулів приймають до сотень літрів води за раз.
• Тимчасове зберігання у внутрішній порожнині модуля до моменту інфільтрації в ґрунт.
• Розтікання води по довжині ряду тунелів, що вирівнює навантаження на різні зони поля.
• Контакт води зі щебеневою подушкою, де відбувається первинна механічна фільтрація.
• Фільтрація через ґрунт, який виступає природним багатошаровим фільтром для домішок.
• Додаткова біологічна очистка завдяки роботі аеробних бактерій, що розкладають органіку за наявності вентиляції та доступу кисню через повітряні канали й вентиляційні виходи.

Модульна конструкція дозволяє гнучко масштабувати фільтраційне поле: до однієї гілки додають нові тунелі, формують паралельні ряди або, для бетонних систем, у деяких випадках комбінують модулі вертикально для збільшення загального об’єму. Так створюється система, яка здатна приймати як невеликі щоденні скиди, так і періодичні великі об’єми при мінімальній площі, яку займає.

Оскільки вода накопичується у підземному резервуарі й поступово проходить через природний фільтр, на поверхні не утворюються калюжі й заболочені зони. Власник отримує стабільний відвід і біологічну доочистку стоків без відкритих канав і колодязів, що особливо актуально на невеликих присадибних ділянках.

Етапи монтажу дренажного тунелю на ділянці

Монтаж дренажних тунелів — це послідовний процес від розробки ґрунту до зворотної засипки й остаточного планування поверхні. Важливо витримати проєктну глибину, ухил підвідних труб і вимоги до шарів піску, щебеню та ґрунту, оскільки від цього залежить рівномірний розподіл води й довговічність системи. Під час підготовки робіт орієнтуються на дані виробників і практичні рекомендації монтажних організацій.

Типовий алгоритм монтажу дренажного тунелю:

• Підготовка котловану або траншеї шириною близько 1 м, довжиною під заплановану кількість модулів і глибиною з урахуванням піщаної подушки, шару щебеню та необхідної товщини ґрунту над тунелями.
• Улаштування піщаної подушки товщиною 50–150 мм із вирівнюванням і пошаровим ущільненням.
• Засипка щебеню фракції 16–32 мм шаром не менше 100 мм як опорного та фільтрувального підґрунтя.
• Установка та з’єднання тунелів у ряд згідно з інструкцією виробника, фіксація замків або стиків між модулями.
• Монтаж торцевих заглушок із патрубками для підключення підвідних і, за потреби, відвідних труб.
• Підключення до труби від септика, біостанції або системи зливового водовідведення з дотриманням необхідного ухилу для самопливу.
• Улаштування вентиляційного виходу або інспекційного люка у верхній частині системи для доступу повітря та можливості контролю.
• Перевірка рівня, геометрії ряду та ухилу труб за допомогою нівелювання.
• Зворотна засипка піском і ґрунтом із ущільненням, дотриманням мінімального шару 250–500 мм над верхом тунелю залежно від передбачуваного навантаження на поверхню.

Коректно виконаний монтаж забезпечує стійкість конструкції під навантаженням, відсутність локальних просідань і перекосів, рівномірний розподіл води по всій довжині ряду та стабільну роботу фільтраційного поля протягом багатьох років. Помилки на етапі підготовки основи або засипки можуть призвести до нерівномірного осідання ґрунту, зниження інфільтраційної здатності та перевантаження окремих модулів.

Застосування дренажних тунелів в автономній каналізації

В автономній каналізації очищення стоків зазвичай відбувається в септику або біостанції, після чого частково очищена вода повинна бути безпечно відведена в ґрунт. Схема «септик + поле дренажних тунелів» стала популярною альтернативою традиційним перфорованим трубам і гравійним траншеям. Очищена вода по вихідній трубі надходить у перший модуль тунельного поля, розподіляється по рядах і поступово фільтрується через ґрунт, не виходячи на поверхню. Такі тунелі сумісні як із пластиковими, так і з бетонними септиками та використовуються в заміському будівництві, на дачах і приватних подвір’ях.

Бетонні тунелі «НІКОС» часто підключають до багатокамерних септиків цієї ж марки або інших виробників, при цьому через торцеві заглушки DN100–DN150 забезпечується надійне приєднання. Для обслуговування та контролю передбачають люки або інспекційні отвори, через які можна оглянути стан внутрішньої порожнини. Повітрообмін забезпечується через вентиляційні стояки або грибки, створюючи сприятливі умови для аеробних бактерій у фільтраційному шарі та підвищуючи ступінь біологічної доочистки.

Переваги тунелів саме в автономній каналізації:

• Збільшена площа інфільтрації порівняно з перфорованими трубами завдяки великій відкритій поверхні корпусу та щебеневій подушці.
• Рівномірний розподіл стоків по всьому полю, що запобігає локальному замулюванню окремих ділянок.
• Можливість зменшити об’єм фільтрувальних засипок, оскільки внутрішній об’єм модуля частково замінює шар щебеню.
• Суттєве скорочення довжини дренажних труб — один тунель об’ємом 300–3600 л здатний замінити від десятків до сотень метрів труби або сотні кілограмів щебеню.

Переваги дренажних тунелів у порівнянні з трубним дренажем

На багатьох ділянках і досі застосовують класичні рішення — перфоровані дренажні труби в щебеневих траншеях і зливові колодязі. На цьому тлі дренажні тунелі виділяються як більш місткі та компактні елементи. Вони виконують функцію резервуарів із великою площею контакту з ґрунтом, при цьому займають менше місця у плані та спрощують монтаж.

Основні переваги дренажних тунелів:

• Більша водозбірна площа й внутрішній об’єм — модулі на 300–3600 л значно перевершують за ємністю окремі дренажні колодязі та трубні елементи.
• Менша потреба у фільтрувальній засипці — частину функцій гравійної траншеї бере на себе порожнина тунелю, що зменшує об’єм щебеню.
• Здатність швидко приймати значні залпові скиди без викиду води на поверхню.
• Зручне модульне нарощування довжини й ширини поля — збільшити об’єм можна, просто додавши потрібну кількість модулів у новий ряд.
• Покращена вентиляція завдяки відкритим повітряним каналам і спеціальним вентиляційним виходам, що підтримують активність аеробних бактерій.
• Простий монтаж пластикових модулів без важкої техніки завдяки малій масі та уніфікованим з’єднанням.
• Повністю підземне розміщення системи, що дозволяє вільно використовувати поверхню для ландшафту, доріжок, майданчиків або парковки.

У результаті власник ділянки отримує економію на земляних роботах і інертних матеріалах, більшу гнучкість у плануванні території та менше видимих інженерних елементів. Замість протяжних траншей із трубами та масивних колодязів достатньо одного або кількох компактних рядів тунелів, які непомітно працюють під землею.

Практичні вигоди для ділянок із різними типами ґрунтів і навантаженнями

Умови на приватних ділянках значно відрізняються: десь спостерігається високий рівень ґрунтових вод і важкі глинисті ґрунти, на інших територіях обмежена площа й необхідність розміщувати дренаж під доріжками, під’їздами та парковками. Під час проєктування враховують як гідрогеологічні особливості, так і реальні навантаження від транспорту й забудови. Модульний підхід із різними матеріалами та об’ємами тунелів дозволяє підібрати рішення для конкретної ситуації.

Легкі поліпропіленові модулі зручні там, де важлива простота монтажу й відсутні надмірні навантаження — наприклад, у зонах газонів, садових доріжок або легких парковок. Масивні бетонні тунелі доцільні на великих ділянках, фермерських дворах або під проїздами, де потрібен великий разовий об’єм і підвищена стійкість до навантажень. Завдяки різним типорозмірам можна компонувати системи для невеликих дач і великих приватних садиб, оптимізуючи співвідношення вартості, об’єму та надійності.

Типові практичні сценарії застосування:

• Невелика приватна ділянка з поверхневими зливовими водами — використання одного чи кількох пластикових тунелів об’ємом до 300–310 л для прийому дощової води з даху та вимостки.
• Заміський будинок з автономною каналізацією — комбінація септика або біостанції та ряду дренажних тунелів, що приймають очищені стоки й рівномірно розподіляють їх у ґрунті.
• Велика садиба або фермерський двір із потребою у великому фільтраційному полі — застосування бетонних модулів об’ємом до 3600 л, які замінюють десятки метрів дренажної труби та дозволяють розташовувати дренаж під під’їздами, технічними майданчиками та парковками.

За умови правильного добору за об’ємом і міцністю тунелі дозволяють безпечно розміщувати над собою газон, дитячий майданчик, під’їзд або парковку. Система залишається невидимою, не займає корисну площу, але забезпечує надійне відведення води навіть у складних ґрунтових умовах.

Дренажний тунель поєднує в одній підземній конструкції функції накопичення, інфільтрації та біологічної доочистки води, замінюючи одразу кілька традиційних елементів — протяжні перфоровані труби, великі щебеневі подушки та частину дренажних колодязів. Модульна конструкція та широкий вибір об’ємів і матеріалів дозволяють адаптувати систему до різних ґрунтових умов і навантажень, зберігаючи поверхню ділянки вільною для ландшафту й забудови. Власнику не потрібно перевантажувати територію відкритими дренажними елементами: достатньо прихованої під землею системи на основі дренажних тунелів, яка забезпечує ефективне водовідведення та захищає об’єкти на ділянці.
