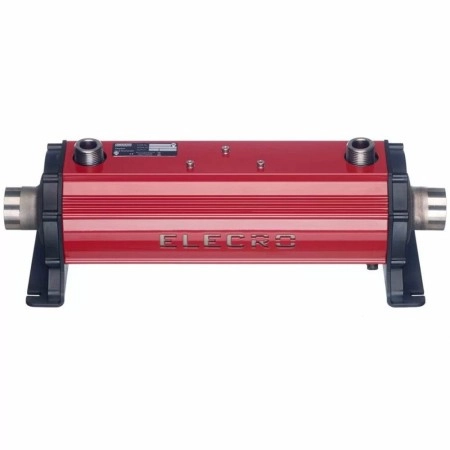

Как подобрать теплообменник для бассейна в каталоге Greenera

Правильно подобранный теплообменник определяет скорость нагрева воды, стабильность температуры и нагрузку на всю систему бассейна. Чтобы узел нагрева работал надежно, нужно учитывать не только тип источника тепла — котел, тепловой насос или солнечный коллектор, — но и объем чаши, место расположения бассейна, а также то, с какой водой он работает: пресной или соленой. Именно эти параметры задают рамки для выбора конкретной модели в каталоге Greenera.

Роль теплообменника в системе бассейна

Теплообменник является промежуточным звеном между источником тепла и водой в чаше бассейна. В современных системах подогрева теплообменники для бассейна выполняют ключевую функцию разделения контуров, позволяя передавать тепловую энергию от котла, теплового насоса или другого источника без прямого контакта теплоносителя с бассейновой водой. В первичном контуре циркулирует горячий теплоноситель из котла, теплового насоса или другого источника, а во вторичном — вода бассейна, которую перекачивает фильтрационный насос. Таким образом обеспечивается безопасный и управляемый нагрев без смешивания сред и без риска вносить в бассейн продукты коррозии или накипи из отопительной системы.

Принцип работы основан на передаче тепла через стенки трубок внутри корпуса: горячий теплоноситель отдает энергию, проходя по одному каналу, а более холодная бассейновая вода движется навстречу во втором. Благодаря этому теплообменник поддерживает заданную термостатом температуру воды и интегрируется с разными источниками тепла — классическими газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. По паспортным характеристикам каждая модель рассчитана на определенный температурный режим и расходы в обоих контурах, что позволяет сочетать ее с уже существующей инженерной системой.

Ключевые параметры теплообменника для правильного выбора

Чтобы выбранная модель действительно соответствовала конкретному бассейну и источнику тепла, нужно смотреть на совокупность ключевых технических характеристик, а не только на название или общую мощность. Именно номинальная тепловая мощность, допустимые температуры, рабочее давление, площадь теплообмена и расходы в контурах определяют, сможет ли теплообменник быстро нагреть заданный объем воды, работать в пределах возможностей насоса и котла и не превышать допустимые гидравлические нагрузки на трубопроводы.

Критичные параметры при выборе:

• Номинальная тепловая мощность, кВт. В характеристиках указывается при определенной температуре теплоносителя в первичном контуре, например при 90 °C, и разнице температур между входом и выходом. Для бассейнов в каталоге Greenera встречаются диапазоны примерно от 20 до 120 кВт и выше, что соответствует малым частным чашам и крупным объектам.
• Допустимая температура воды бассейна и теплоносителя. Как правило, для бассейновой воды пределы составляют от нескольких градусов до примерно 40–45 °C, для теплоносителя — до примерно 90–95 °C, в зависимости от материала и конструкции.
• Рабочее давление в контурах. В паспорте модели указывают максимальное давление в первичном и вторичном контуре, например несколько бар, что определяет совместимость с системой отопления и фильтрации и запас прочности по гидравлическим нагрузкам.
• Расход воды в контурах, м³/ч. Для каждой мощности диапазоны расходов в первичном и вторичном контуре разные, они задают, какой насос нужен и какое гидравлическое сопротивление может обеспечить система.
• Площадь теплообмена и гидравлическое сопротивление. Чем больше площадь и продуманнее поток, тем эффективнее передается тепло при том же расходе, но это всегда связано с определенным падением давления, которое следует учитывать при расчете.
• Диаметры подключений. В Greenera встречаются модели с клеевыми подключениями, например под трубу Ø50 мм, а также с резьбовыми патрубками 1″, 1¼”, 1½” и другими, что важно для согласования с существующим трубопроводом.

Все эти параметры должны согласовываться между собой и с реальной гидравликой бассейна: производительностью фильтрационного насоса, диаметром труб, пропускной способностью котла или теплового насоса. Если, например, указанный расход выше, чем может обеспечить насос, теплообменник просто не выйдет на заявленную мощность. Если же рабочее давление или температура в контуре превысят допустимые пределы, возрастет риск протечек и ускоренного износа. Поэтому при выборе в каталоге нужно сопоставлять характеристики модели не только с объемом чаши, но и со всей существующей системой.

Расчет необходимой мощности для бассейна

Ориентир при выборе мощности теплообменника — объем чаши бассейна и условия эксплуатации. Уличные бассейны имеют большие теплопотери за счет испарения и контакта с более прохладным воздухом, тогда как бассейны в помещениях окружены более теплыми стенами и воздухом и, следовательно, требуют относительно меньшей мощности для поддержания той же температуры воды. Важно также учитывать, за какое время нужно нагреть бассейн после заполнения или сезонной консервации: чем выше будет установленная тепловая мощность, тем короче будет этот период.

Практические ориентиры для подбора мощности:

• Для уличных бассейнов часто используют правило около 1 кВт мощности на 1 м³ воды. То есть для чаши примерно 20 м³ подойдет теплообменник на 20 кВт, для 40 м³ — около 40 кВт при условии типичной температуры теплоносителя из котла.
• Для бассейнов в помещениях допустим выбор моделей с несколько меньшей удельной мощностью благодаря меньшим теплопотерям в окружающую среду, особенно если температура воздуха поддерживается на комфортном уровне и есть регулирование влажности.
• Выбор более мощного теплообменника по сравнению с минимально необходимым сокращает время выхода на рабочую температуру и позволяет быстрее реагировать на охлаждение воды после интенсивного купания или ночных перепадов температур.
• Примеры соотношения объема и мощности в моделях: для небольших чаш около 20–40 м³ обычно рассматривают теплообменники мощностью порядка 20–40 кВт, для более крупных бассейнов 75–175 м³ — модели порядка 75–120 кВт и выше в зависимости от того, уличный это или внутренний бассейн.

Выбор материала теплообменника под качество воды

Материал теплообменника напрямую определяет его устойчивость к коррозии, накипи и действию реагентов, которые применяются для дезинфекции и корректировки химического состава воды. В бассейновом оборудовании чаще всего используют титан, нержавеющую сталь марок AISI-304 / AISI-304L и AISI-316 / AISI-316L, а также специальные сплавы вроде incoloy и корпуса из технических пластиков с металлическими трубками внутри. Титановые и высококоррозионностойкие материалы нужны там, где вода содержит повышенные концентрации хлоридов, например в соленых бассейнах и при интенсивном хлорировании.

Основные варианты материалов:

• Титан. Применяется для корпуса и/или спирали, подходит для соленой воды с высоким содержанием хлоридов и для бассейнов с солегенераторами. Обладает высокой коррозионной стойкостью даже при агрессивных химических режимах.
• Нержавеющая сталь AISI-304 / AISI-304L. Классический вариант для пресной воды стандартных домашних бассейнов с умеренными концентрациями хлора и соблюдением рекомендованных диапазонов pH и щелочности.
• Нержавеющая сталь AISI-316 / AISI-316L. Обладает повышенной стойкостью к хлоридной коррозии, может применяться при более интенсивной обработке воды или на объектах с более жесткими условиями эксплуатации, где требования к ресурсу оборудования выше.
• Трубки из сплава incoloy в нержавеющем кожухе. Сочетают хорошую теплопроводность с высокой коррозионной стойкостью, ориентированы на длительный ресурс в более сложных условиях.
• Пластиковый корпус с металлическими трубками. Обеспечивает дополнительную стойкость внешней оболочки к химии и механическим воздействиям, сохраняя эффективную теплопередачу металлических каналов внутри.

Выбирая материал, нужно ориентироваться на фактические показатели качества воды: содержание свободного хлора, концентрацию хлоридов, диапазон pH, общую жесткость и щелочность. Если уровень хлоридов и хлора приближается к верхним пределам, а pH часто выходит за рекомендованный интервал, более дешевые стали AISI-304 будут разрушаться быстрее, что сократит срок службы теплообменника. Титан, AISI-316 или каналы из incoloy дают больший запас на случай колебаний химии, уменьшают риск точечной коррозии и протечек, а стабильное качество воды помогает сохранить высокую теплопередачу без слоя отложений на внутренних поверхностях.

Тип конструкции теплообменника и особенности эксплуатации

Помимо материала, модели теплообменников различаются конструкцией, которая влияет на компактность, удобство обвязки и эффективность передачи тепла при заданных расходах. В каталогах предлагают кожухотрубные, спиральные и комбинированные варианты, в том числе в разборном исполнении с теплоизоляцией корпуса или в пластиковом кожухе с металлическими трубками. Конструкция определяет, какой будет площадь теплообмена при заданных габаритах, а также насколько просто выполнять техобслуживание и промывку от отложений.

Распространенные типы конструкций:

• Кожухотрубные теплообменники с пучком трубок. Обеспечивают значительную площадь теплообмена в цилиндрическом корпусе, хорошо работают при высоких расходах и давлении, могут применяться на более крупных бассейнах.
• Спиральные модели. Внутри корпуса расположена спиральная труба, которая формирует интенсивный турбулентный поток и улучшает теплопередачу при относительно компактных размерах.
• Разборные варианты с теплоизоляцией корпуса. Позволяют снять оболочку, получить доступ к теплообменной части для осмотра и чистки, а внешняя изоляция снижает теплопотери в машинном отделении.
• Конструкции с пластиковым кожухом и металлическими трубками. Сочетают коррозионную стойкость внешнего корпуса и высокую теплопроводность внутренних металлических каналов, удобны при монтаже в условиях повышенной влажности.

Конструктивные отличия связаны с диапазонами мощности, рабочего давления и рекомендованных расходов. Для небольших частных бассейнов достаточно компактного спирального теплообменника с умеренным давлением, тогда как для общественных объектов или больших уличных чаш чаще применяют кожухотрубные модели с большей площадью теплообмена и повышенной стойкостью к гидравлическим нагрузкам. При выборе в каталоге Greenera важно смотреть, как тип конструкции сочетается с нужной мощностью и параметрами потока в существующей системе.

Совместимость теплообменника с источником тепла

Теплообменники для бассейнов интегрируются с разными источниками тепла — газовыми и жидкотопливными котлами, электрическими котлами, тепловыми насосами, гелиосистемами с коллекторами. В технических описаниях номинальная мощность модели обычно указывается при определенной температуре теплоносителя в первичном контуре, например при 90 °C на входе, и заданном перепаде температур между входом и выходом в каждом контуре. Если фактическая температура теплоносителя ниже, например при работе с тепловым насосом, реальная тепловая отдача тоже будет меньше, это нужно учитывать при расчете и выборе мощности.

Кроме температуры, важна взаимосвязь пропускной способности по расходу (м³/ч) и максимально допустимого давления (бар) с режимами работы источника тепла. Насос в первичном контуре должен обеспечивать расходы, близкие к рекомендованным в паспорте теплообменника, и одновременно не создавать избыточного давления, которое превышает конструктивные пределы. Если расход слишком мал, котел может работать в некомфортном режиме с частыми включениями и перегревом, если же давление превысит допустимое, страдают соединения и корпус. Подбирая оборудование в каталоге Greenera, нужно сопоставлять характеристики теплообменника с паспортными данными котла или теплового насоса, чтобы система нагрева воды в бассейне работала стабильно и без аварийных остановок.

Гидравлические требования и подключение к контуру бассейна

Для равномерного нагрева воды особенно важно правильно включить теплообменник в гидравлическую схему бассейна. Как правило, его подключают в линию после фильтрационной установки, чтобы во вторичный контур поступала очищенная вода без механических примесей, которые могут оседать внутри трубок. Направление потоков в первичном и вторичном контурах организуют по принципу противотока, что улучшает теплопередачу и помогает максимально использовать площадь теплообмена. Учитывают также расположение дренажных и воздушных отверстий для упрощения обслуживания.

Что учесть в гидравлике и обвязке:

• Типичные значения рабочего давления и гидравлического сопротивления. В характеристиках указывают отдельно для каждого контура, что позволяет оценить, впишется ли теплообменник в возможности фильтрационного насоса и системы отопления без избыточных потерь давления.
• Диаметры подключений и трубопроводов. В каталоге встречаются модели под клеевые трубопроводы Ø50 мм, а также с резьбовыми подсоединениями 1″, 1¼”, 1½” и другими, что важно учитывать при подборе переходников и общей схемы труб.
• Требования к направлению движения воды. Некоторые теплообменники рассчитаны на подачу снизу вверх или в определенную сторону относительно корпуса, соблюдение стрелок на корпусе обеспечивает правильную работу и отсутствие воздушных мешков.
• Место подключения в контуре водоподготовки. Обычно тепловой узел устанавливают после фильтра и, при необходимости, после дозирующих устройств, при этом избегают монтажа непосредственно за точкой ввода концентрированных реагентов, чтобы не создавать локально агрессивную среду.
• Использование обратных клапанов, адаптеров и термостатических элементов. Обратные клапаны предотвращают нежелательный переток между контурами, а термостаты и датчики температуры позволяют точно управлять нагревом и защитить оборудование от перегрева или работы без протока.

Ограничения по температуре и химическому составу воды

Бассейновые теплообменники проектируют под определенные температурные и химические условия. В характеристиках чаще всего указывают диапазон рабочих температур для воды бассейна — от нескольких градусов выше нуля до примерно 40–45 °C, а также максимальную температуру теплоносителя в первичном контуре — до около 90–95 °C, в зависимости от материала. Превышение этих пределов ускоряет коррозию, старение уплотнителей и может вызвать деформацию или протечки, поэтому режим работы должен оставаться в границах, указанных в паспорте конкретной модели.

Типичные нормативы для качества воды:

• Максимальные концентрации хлора и хлоридов. Производители задают предельные значения в мг/л, при превышении которых коррозионный износ корпуса и трубок резко усиливается, особенно для стальных моделей.
• Рекомендованный диапазон pH. Для бассейновой воды это, как правило, слабощелочная среда, выход pH за рамки делает воду агрессивной к металлам или способствует усиленному образованию накипи.
• Щелочность и жесткость. В паспортных данных могут приводить предельные значения, превышение которых повышает риск образования твердых отложений на теплообменных поверхностях и снижает эффективность работы.
• Другие показатели, характерные для конкретных моделей. Например, допустимость использования в соленых бассейнах или при наличии электролизеров, что также влияет на выбор материала.

Соблюдение этих норм обеспечивает долгосрочную совместимость теплообменника с выбранным материалом — титаном, сталью AISI-304 или AISI-316 — и предотвращает электрохимическую коррозию, точечные повреждения и зарастание внутренних каналов. Чем стабильнее будет химический режим бассейна, тем медленнее будут появляться отложения и тем меньше будет снижаться коэффициент теплопередачи со временем, что напрямую влияет на экономичность системы нагрева.

Ориентирование в ассортименте теплообменников Greenera

В каталоге Greenera представлен широкий ассортимент теплообменников для бассейнов: модели из нержавеющей стали разных марок, титановые решения для соленой воды, варианты с пластиковыми корпусами и металлическими трубками, а также различные конструктивные исполнения — спиральные и кожухотрубные. Диапазон тепловой мощности охватывает как компактные устройства на уровне примерно 20–40 кВт для небольших частных чаш, так и более мощные модели на 75–120 кВт и выше для крупных бассейнов.

Удобно подходить к подбору теплообменника в каталоге последовательно. Сначала оценивают объем бассейна и условия его размещения, ориентировочно определяя требуемую мощность. Затем в соответствующем диапазоне моделей отсеивают варианты по материалу — пресная или соленая вода, ожидаемый уровень химической нагрузки. Далее анализируют тип конструкции, допустимые температуры и давление, рекомендуемые расходы в контурах, диаметры подключений, а также информацию о возможности работы с конкретным источником тепла. Такой подход позволяет быстро сузить большой перечень до нескольких реально подходящих вариантов.

Карточки товаров в Greenera содержат подробные технические характеристики: мощность при температуре теплоносителя 90 °C, данные о расходах в первичном и вторичном контурах, диаметры присоединительных патрубков, допустимые параметры воды по температуре и химическому составу. Это позволяет еще на этапе выбора сопоставить паспортные данные теплообменника с реальными условиями конкретной системы бассейна, существующим котлом или тепловым насосом и схемой трубопроводов, минимизируя риск ошибки.

Монтажные особенности и компоновка узла нагрева

Большинство бассейновых теплообменников допускают вертикальный или горизонтальный монтаж, что позволяет гибко разместить их в машинном помещении рядом с фильтрационной установкой и отопительным оборудованием. При этом важно соблюдать рекомендации по ориентации патрубков, расположению сливных и воздушных отверстий, а также обеспечить доступ для будущего обслуживания, демонтажа или промывки без разборки всего трубопровода.

Ключевые моменты компоновки и монтажа:

• Размещение после фильтрационной установки. Теплообменник включают в линию очищенной воды, чтобы снизить риск заиливания и механического повреждения внутренних каналов частицами грязи.
• Соблюдение противотока потоков в первичном и вторичном контурах. Вход горячего теплоносителя организуют навстречу потоку бассейновой воды, что обеспечивает максимальную разницу температур вдоль теплообменной поверхности и повышает эффективность.
• Использование теплоизоляции корпуса. Оболочка из теплоизоляционного материала помогает снизить теплопотери в помещение, особенно при высокой температуре теплоносителя, и сделать систему более экономичной.
• Подбор переходников, муфт и креплений. Для соединения с существующими трубопроводами нужны соответствующие адаптеры под Ø50 мм, 1″, 1½” и другие размеры, а также обратные клапаны, прокладки, опорные кронштейны и, при необходимости, термостатические комплекты для автоматического управления.

Корректная компоновка узла нагрева позволяет равномерно прогревать весь объем бассейна, избегать локальных перегревов или зон со застойной водой и сохранять заявленные в каталоге характеристики теплообменника. Правильно организованный проток в сочетании с подходящим насосом и грамотно подобранной арматурой обеспечивает стабильную работу как в обычном режиме, так и при пиковых нагрузках.

Как сравнить несколько моделей теплообменников в каталоге Greenera

После первичного отбора по мощности и материалу в каталоге Greenera часто остается несколько моделей, которые формально подходят для конкретного бассейна. Чтобы сделать окончательный выбор, нужно сравнивать не только мощность «по паспорту», но и целый ряд технических деталей, которые определяют эффективность и долговечность работы в конкретных условиях — от температуры и химии воды до давления и расхода в системе.

Характеристики для сравнения моделей:

• Номинальная мощность при одинаковых условиях. Корректно сравнивать кВт только тогда, когда они указаны для одной и той же температуры теплоносителя, например 90 °C в первичном контуре, и одинаковой разницы температур между входом и выходом.
• Материал корпуса и трубок. Сопоставляя титан, AISI-304, AISI-316 или incoloy, можно оценить запас коррозионной стойкости для текущих и будущих режимов химической обработки воды.
• Допустимые параметры воды. Стоит сверить, какие концентрации хлора, хлоридов, диапазоны pH, жесткость и рабочие температуры допускает каждая модель, и сопоставить это с планируемыми режимами эксплуатации бассейна.
• Расход и гидравлическое сопротивление в контурах. Меньшее гидравлическое сопротивление при той же мощности облегчает работу насосов и упрощает интеграцию в существующую гидравлическую схему.
• Тип конструкции. Кожухотрубный, спиральный или вариант с пластиковым корпусом по‑разному вписывается в машинное отделение, имеет свою специфику обслуживания и отличается по габаритам и массе.

Системное сравнение этих параметров позволяет выбрать теплообменник, который не только формально «подходит по кВт», но и лучше всего согласуется с объемом и конфигурацией бассейна, качеством воды, возможностями котла или теплового насоса и реальной гидравликой трубопроводов. Такой подход уменьшает риск эксплуатационных проблем и лишних затрат на переделку обвязки в будущем.

Как же найти подходящий теплообменник

Подобрать подходящий теплообменник для бассейна несложно, если опираться на конкретные параметры: объем чаши, мощность и температуру источника тепла, химический состав воды, материал и конструкцию оборудования, а также гидравлическую схему с учетом реального расхода и давления. Каталог Greenera структурирован так, что в карточках моделей собраны все эти технические характеристики — от мощности при 90 °C и расходов в контурах до диаметров подключений и допустимых параметров воды. Благодаря этому можно последовательно отфильтровать варианты, сузив выбор до модели, которая обеспечит стабильный и безопасный нагрев воды именно в ваших условиях эксплуатации бассейна.
